06 Μαρτίου 2022

Γε­φύ­ρι της Πλά­κας 🌈 το με­γα­λύ­τε­ρο μο­νό­το­ξο στα Βαλ­κά­νια

🌀  Ήταν χει­μώ­νας του 2015 όταν τα αστι­κά ΜΜΕ ανα­κά­λυ­ψαν «την κα­τα­στρο­φι­κή ορμή του Άρα­χθου πο­τα­μού», σε συν­δυα­σμό με το «κακό το ρι­ζι­κό μας και τον θεό που μας μισεί» και τη λο­γι­κή της Ρά­λειας «κου­κου­νά­γας της πυ­ρο­μα­νούς», απο­κρύ­πτο­ντας την ουσία –που έχει να κάνει με την πρό­λη­ψη, στη συ­γκε­κρι­μέ­νη πε­ρί­πτω­ση με τη μη­δα­μι­νή συ­ντή­ρη­ση κλπ.
Το ανα­το­λι­κό βάθρο ήταν από χρό­νια σαθρό, μια και δεν προ­στα­τευό­ταν από πτε­ρυ­γό­τοι­χο όπως το δυ­τι­κό λόγω μι­κρο­κα­το­λι­σθή­σε­ων, ενώ στη βάση του δυ­τι­κού είχε φυ­τρώ­σει ένας τε­ρά­στιος πλά­τα­νος (!!)…

Η (τότε) κυ­βέρ­νη­ση (Σύ­ριζ-ΑΝΕΛ) την επο­μέ­νη της κα­τάρ­ρευ­σης (2-Φεβ-15), υπο­σχέ­θη­κε «με ξένα κόλ­λυ­βα» την σε χρόνο dt απο­κα­τά­στα­ση και μόλις πριν λίγες μέρες ο Μη­τσο­τά­κης έσπευ­σε να δρέ­ψει δάφ­νες ανα­κα­λύ­πτο­ντας ξαφ­νι­κά ένα «θαύμα πο­λι­τι­στι­κής κλη­ρο­νο­μιάς».

Τα απο­μει­νά­ρια του ιστο­ρι­κού γε­φυ­ριού, κα­λο­καί­ρι 2015 (6 μήνες μετά την κα­τάρ­ρευ­ση λόγω εγκα­τά­λει­ψης 70 και πλέον χρό­νων)


Άνοι­ξη του 2000
Το γε­φύ­ρι τη 10ε­τία 1980

Γέφυρα-Πλάκας-2015
Τα απομεινάρια του ιστορικού γεφυριού
154 χρό­νια πριν

Το ιστο­ρι­κό γε­φύ­ρι βρί­σκε­ται στο νομό Ιω­αν­νί­νων (πρώην κοι­νό­τη­τα Ρα­φτα­ναί­οι – το­πο­θε­σία «Πλάκα») στον πο­τα­μό Άρα­χθο (Κα­λαρ­ρυ­τιώ­τι­κο)
Συ­ντε­ταγ­μέ­νες: N 39° E 020°, στο οδικό δί­κτυο από τα χωριά Τζου­μέρ­κων προς Γιάν­νε­να – Άρτα – Πρέ­βε­ζα (ενώ­νει τα Τζου­μέρ­κα με τα Κα­τσα­νο­χώ­ρια).
Την πε­ρί­ο­δο 1881-1913 ο Άρα­χθος απο­τε­λού­σε το σύ­νο­ρο Ελ­λά­δας-Τουρ­κί­ας και υπήρ­χε στην αρι­στε­ρή πλευ­ρά της κοί­της, σε από­στα­ση 300 μέτρα από το γε­φύ­ρι, φυ­λά­κιο του Ελ­λη­νι­κού στρα­τού, χάνι και υπο­τε­λω­νείο.

Ιστο­ρι­κά στοι­χεία δό­μη­σης & μορ­φο­λο­γία:
Χρο­νο­λο­γία 1866, επι­κε­φα­λής χτί­στης Κώ­στας Μπέ­κας από τα Πρά­μα­ντα -μαζί και το «μπου­λού­κι» του, ο μά­στο­ρας, ο «κάλ­φας», ο βοη­θός μά­στο­ρα – αυτός δου­λεύ­ει δίπλα στον μά­στο­ρα και τον πα­ρα­κο­λου­θεί, πως με­τρά­ει, πως σχε­διά­ζει και όταν πλέον είχε μάθει, παίρ­νει κι αυτός πρω­το­βου­λί­ες, αρ­χί­ζει με τα απλά και μετά μπαί­νει στα βα­θειά, προ­πα­θώ­ντας να κα­τα­κτή­σει το μα­στο­ρι­λί­κι.
Στο γε­φύ­ρι μπο­ρεί να ήταν πε­ρισ­σό­τε­ροι οι σι­δε­ρά­δες που έφτια­χναν και επι­σκεύ­α­ζαν τα ερ­γα­λεία των χτι­στά­δων, παρά οι πε­τρά­δες
ℹ️  Υπήρ­χαν και …«Χο­ρη­γοί» εκεί­νης της επο­χής: οι Κοι­νό­τη­τες Με­λισ­σουρ­γών, Πρα­μά­ντων και Αγνά­ντων, Γ. Λού­λης, Αν. Λύ­τρας και κά­τοι­κοι γύρω χω­ριών.
Δα­πά­νη: 187.000 γρό­σια

Κατ’ ευ­φη­μι­σμό «συ­ντή­ρη­ση»:
Tο Ελ­λη­νι­κό Δη­μό­σιο (από το 1928) έκανε διά­φο­ρες από­πει­ρες (αλλά εδώ δεν ισχύ­ει το «αρκεί η προ­πά­θεια») και πα­ράλ­λη­λα δη­μιουρ­γή­θη­κε νέος δρό­μος που συ­νέ­δεε τις κοι­νό­τη­τες.

ℹ️  Τε­χνι­κά χα­ρα­κτη­ρι­στι­κά – Μορφή: μο­νό­το­ξο – Μέ­γε­θος: μήκος 40μ., ύψος 19μ., πλά­τος κα­τα­στρώ­μα­τος 3,20μ. με μικρή κόχη, στην οποία είχε τεθεί η ει­κό­να ενός αγίου.

Στις 4-Δεκ-2019 μπήκε ο τε­λευ­ταί­ος θο­λί­της (η πέτρα που δένει τις δύο πλευ­ρές του τόξου, της κα­μά­ρας δηλ. που άρ­χι­σε να ξα­να­κτί­ζε­ται πα­ράλ­λη­λα και από τα δύο βάθρα).
Δε­κά­δες τε­χνί­τες, μα­στό­ροι της πέ­τρας, «πε­λε­κά­νοι», με την επί­βλε­ψη από δύο ερ­γο­τα­ξιάρ­χες, δού­λε­ψαν σκλη­ρά και με­θο­δι­κά.

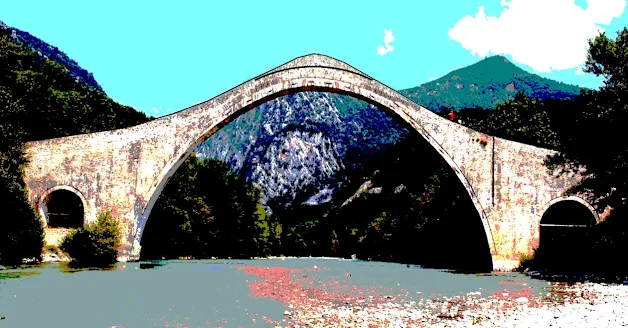

Γέφυρα-Πλάκας-Αυγ-2009
Υλικά: Το κύριο τόξο του γε­φυ­ριού Πλά­κας είχε κα­τα­σκευα­στεί με πε­ρί­που 9.000 με­γά­λες, μι­κρές και μι­κρό­τε­ρες πέ­τρες, που αντι­στοι­χούν, όπως χα­ρα­κτη­ρι­στι­κά ανα­φέ­ρε­ται στη με­λέ­τη του Εθνι­κού Με­τσό­βιου Πο­λυ­τε­χνεί­ου, σε «4.000 φόρ­τους ημιό­νου». Το γέ­μι­σμα του τόξου έγινε με δε­κά­δες χι­λιά­δες, μι­κρές πέ­τρες. Τόσο ο πε­λε­κη­τός λίθος (ασβε­στι­τι­κός ψαμ­μί­της –βλ και εδώ) όσο και το υλικό πλή­ρω­σης του γε­φυ­ριού προ­ήλ­θαν από επι­τό­πια πε­τρώ­μα­τα, ακόμα και μέσα από τον πο­τα­μό Άρα­χθο.
Μια ει­δι­κή κα­τα­σκευα­στι­κή τε­χνι­κή του συ­γκε­κρι­μέ­νου γε­φυ­ριού, απο­τε­λεί και η χρήση πω­ρό­λι­θων, οι οποί­οι είχαν χρη­σι­μο­ποι­η­θεί ως γέ­μι­σμα για τη μεί­ω­ση του βά­ρους.
Το κο­νί­α­μα απο­τε­λού­νταν από πα­ρα­δο­σια­κό ασβέ­στη με ανά­μι­ξη διά­φο­ρων υλι­κών.

Σε τμή­μα­τα του γκρε­μι­σμέ­νου γε­φυ­ριού, βρέ­θη­καν ξύ­λι­νες εσχά­ρες. Από την πρώτη στιγ­μή, για τους με­λε­τη­τές η πα­ρου­σία των ξύ­λι­νων αυτών στοι­χεί­ων θε­ω­ρή­θη­κε ση­μα­ντι­κό εύ­ρη­μα, δε­δο­μέ­νου ότι μέχρι τότε δεν υπήρ­χε σχε­τι­κή ανα­φο­ρά σε βι­βλιο­γρα­φία για τα πέ­τρι­να γε­φύ­ρια στην Ελ­λά­δα. Από την ερευ­νη­τι­κή ερ­γα­σία με­λε­τη­τών, προ­έ­κυ­ψε ότι αυτές δεν συμ­βάλ­λουν στη στα­τι­κή λει­τουρ­γία της γέ­φυ­ρας.

(σσ |> Στο «νέο» γε­φύ­ρι, θα το­πο­θε­τη­θούν στις ίδιες θέ­σεις για ιστο­ρι­κούς λό­γους. Το είδος του ξύλου που είχε το­πο­θε­τη­θεί τότε, ήταν δρύ­ι­νο. Το ίδιο θα γίνει και τώρα, με την προ­σθή­κη κα­στα­νιάς η οποία είναι πιο αν­θε­κτι­κή).

Ένα ακόμα δο­μι­κό στοι­χείο, άγνω­στο μέχρι το 2015, είναι οι με­ταλ­λι­κοί σύν­δε­σμοι (άγκι­στρα) οι οποί­οι λει­τούρ­γη­σαν ως στε­ρε­ω­τι­κό υλικό.
Ο πρω­το­μά­στο­ρας Κώ­στας Μπέ­κας και τα υπό­λοι­πα μα­στό­ρια – το «μπου­λού­κι» του, είχαν χρη­σι­μο­ποι­ή­σει σφυ­ρή­λα­το βιο­μη­χα­νι­κό σί­δη­ρο από την Αγ­γλία.
(σσ |> Το υλικό αυτό αντι­κα­τα­στά­θη­κε από τι­τά­νιο).

Οι τε­χνι­κές χτι­σί­μα­τος ενός πέ­τρι­νου γε­φυ­ριού βα­σι­κά πα­ρα­μέ­νουν: επι­λέ­γω πέτρα, την λα­ξεύω μέχρι να πάρει τη μορφή που θέλω και την το­πο­θε­τώ χρη­σι­μο­ποιώ­ντας κά­ποιο κο­νί­α­μα.
Συ­νή­θως υπάρ­χει ένα κα­λού­πι που το υπο­βα­στά­ζει- παλιά αυτός ο σκε­λε­τός ήταν ξύ­λι­νος, σή­με­ρα με­ταλ­λι­κός.
Οι πα­λιοί μα­στό­ροι έκτι­ζαν ξύ­λι­να βάθρα από κάτω, σαν έδρες, σε ση­μεία που επέ­λε­γαν όταν η κοίτη του πο­τα­μού ήταν αρ­κε­τά ξερή, τα γε­μί­ζα­νε άμμο, μετά το­πο­θε­τού­σαν πάνω τους κορ­μούς και κτί­ζα­νε τα κα­λού­πια.
Αυτό όταν το νερό θα ήταν από πολύ χα­μη­λό, ως κα­θό­λου -και προ­ε­τοι­μά­ζο­νταν μία – δύο χρο­νιές πριν, ακόμη και πα­ρα­πά­νω.
Σή­με­ρα τα πράγ­μα­τα έχουν απλο­ποι­η­θεί: οι «χι­λιά­δες φόρ­τοι ημιό­νου», έχουν αντι­κα­τα­στα­θεί, με ει­δι­κά μέσα με­τα­φο­ράς και γε­ρα­νούς κάθε εί­δους, η χά­ρα­ξη γί­νε­ται πλέον με laser και γε­νι­κά υπάρ­χουν χι­λιά­δες «κα­λού­δια» που κά­νουν τη ζωή πιο εύ­κο­λη, αλλά ταυ­τό­χρο­να μας πα­ρα­πέ­μπουν συ­νειρ­μι­κά στο Μπρε­χτι­κό «Ερω­τή­σεις ενός ερ­γά­τη που δια­βά­ζει»…

Ο νε­α­ρός Αλέ­ξαν­δρος υπό­τα­ξε τις Ιν­δί­ες.
Μο­να­χός του;
Ο Καί­σα­ρας νί­κη­σε τους Γα­λά­τες.
Δεν είχε ούτε ένα μά­γει­ρα μαζί του;
«Ποιος έχτι­σε τη Θήβα την εφτά­πυ­λη;
Στα βι­βλία δεν βρί­σκεις παρά των βα­σι­λιά­δων τα ονό­μα­τα.
Οι βα­σι­λιά­δες κου­βά­λη­σαν τ’ αγκω­νά­ρια;
Και τη χι­λιο­κα­τα­στραμ­μέ­νη Βα­βυ­λώ­να,
ποιος την ξα­νά­χτι­σε τόσες φορές; Σε τι χα­μό­σπι­τα
της Λίμας της χρυ­σό­λα­μπρης ζού­σαν οι οι­κο­δό­μοι;

Τη νύχτα που το Σι­νι­κό τεί­χος απο­τέ­λειω­σαν
που πή­γα­νε οι χτί­στες; Η με­γά­λη Ρώμη
είναι γε­μά­τη αψί­δες θριάμ­βου. Ποιος τις έστη­σε;
Ακόμη και στη μυ­θι­κή Ατλα­ντί­δα,
τη νύχτα που την ρού­φη­ξε η θά­λασ­σα,
τ’ αφε­ντι­κά βου­λιά­ζο­ντας, με ουρ­λια­χτά τους σκλά­βους τους κα­λού­σαν.

Ιστο­ρι­κά - Λα­ο­γρα­φι­κά στοι­χεία

Το 1863 ο Δημ. Αρ­βα­νι­το­γιάν­νης από τα Πρά­μα­ντα προ­σέ­φε­ρε 30.000 γρό­σια για την κα­τα­σκευή του γε­φυ­ριού, όμως στα εγκαί­νια αυτού του έργου το γε­φύ­ρι σω­ριά­στη­κε.
Το 1866 χτί­στη­κε το γε­φύ­ρι που υπήρ­χε μέχρι το 2015, με έξοδα των Ιω­άν­νη Λούλη από Αε­τορ­ρά­χη, Ανα­γνώ­στη Λύτρα και Ιω­άν­νη Ρήγκα από Πρά­μα­ντα του Ανα­γνώ­στη Μάρου από τους Με­λισ­σουρ­γούς, των κοι­νο­τή­των Πρα­μά­ντων και Με­λισ­σουρ­γών, ενώ η κοι­νό­τη­τα Αγνά­ντων προ­σέ­φε­ρε την ξυ­λεία για τις σκα­λω­σιές του οι­κο­δο­μή­μα­τος.
Επί­σης, γει­το­νι­κές κοι­νό­τη­τες προ­σέ­φε­ραν χρη­μα­τι­κά ποσά και προ­σω­πι­κή ερ­γα­σία.
Για το χτί­σι­μο του γε­φυ­ριού υπάρ­χει η πα­ρά­δο­ση ότι στέ­ριω­σαν άν­θρω­πο στα θε­μέ­λιά του.
Άλλοι ισχυ­ρί­ζο­νταν ότι έβα­λαν έναν Τούρ­κο κι άλλοι μια επι­λη­πτι­κή κο­πέ­λα από το χωριό Μο­νο­λί­θι.
Στις 3-Φεβ-1878, κατά τη διάρ­κεια της εξέ­γερ­σης ενά­ντια στους Οθω­μα­νούς, Ελ­λη­νι­κά στρα­τεύ­μα­τα, επι­κρά­τη­σαν της Τουρ­κι­κής Φρου­ράς της γέ­φυ­ρας, και τους εξα­νά­γκα­σαν σε συν­θη­κο­λό­γη­ση.
Το 1881 ο Άρα­χθος έγινε το σύ­νο­ρο Ελ­λά­δας – Τουρ­κί­ας και δίπλα από το γε­φύ­ρι, από την νότια πλευ­ρά, κα­τα­σκευά­στη­κε τα υπο­τε­λω­νείο, ενώ και οι Τούρ­κοι κα­τα­σκεύ­α­σαν φυ­λά­κιο κάπου κοντά.

Το γε­γο­νός απο­θα­νά­τι­σε η δη­μο­τι­κή μούσα…
Ανά­θε­μά σε Πι­τρο­πή
και συ βρε Κου­μουν­δού­ρε,
με το κακό που κά­μα­τε στην Άρτα, στα Τζου­μέρ­κα,
το σύ­νο­ρο που βά­λα­τε στης Άρτας το πο­τά­μι,
Κλεί­στη­κ’ η Άρτα κλεί­στη­κε, κλεί­στη­κε το Τζου­μέρ­κο.
Θα στη­ρη­θή και το ψωμί…
που νά­βρει να δου­λέ­ψη;
Ο κά­μπος έμ’νε στην Τουρ­κιά και τα καλά λι­βά­δια,
Το βιό όλο και χά­νε­ται, σ’ αγρί­δια βο­σκο­τό­πια…

Στο χάνι που βρί­σκε­ται δίπλα στο γε­φύ­ρι το Φε­βρουά­ριο του 1942 ήρθαν σε συ­νεν­νό­η­ση ΕΛΑΣ και ΕΔΕΣ (ο Βε­λου­χιώ­της με τον Ζέρβα) και υπέ­γρα­ψαν συμ­φω­νία Μυ­ρό­φυλ­λου – Πλά­κας κοι­νής δρά­σης των δυ­νά­με­ων τους (υπό τη δα­μό­κλεια σπάθη του κομ­μου­νι­στο­φά­γου Κρις Γου­ντ­χά­ους).
Στον 2ο Πα­γκό­σμιο Πό­λε­μο βομ­βαρ­δί­στη­κε από τους Γερ­μα­νούς, αλλά άντε­ξε παρά τις ζη­μιές που υπέ­στη. Οι κά­τοι­κοι την επι­σκεύ­α­σαν πρό­χει­ρα με τσι­μέ­ντο το 1943.
Το 2007 η γέ­φυ­ρα υπέ­στη σο­βα­ρές ζη­μιές –ενώ υπήρ­χαν ήδη (μη υλο­ποι­η­μέ­να φυ­σι­κά) σχέ­δια για εκτέ­λε­ση έργων επι­σκευ­ής, κάτι που δεν έγινε ποτέ, μέχρι που
Το 2015 δό­θη­κε η χα­ρι­στι­κή βολή
Κατά την κα­τάρ­ρευ­σή του ήταν το με­γα­λύ­τε­ρο μο­νό­το­ξο γε­φύ­ρι στα Βαλ­κά­νια και το τρίτο με­γα­λύ­τε­ρο στην Ευ­ρώ­πη, μο­να­δι­κό δείγ­μα της ηπει­ρώ­τι­κης αρ­χι­τε­κτο­νι­κής πα­ρά­δο­σης και του νε­ο­ελ­λη­νι­κού πο­λι­τι­σμού.

ℹ️  Ο θρύ­λος των αυγών: Για το κο­νί­α­μα, το μίγμα δη­λα­δή σύν­δε­σης των οι­κο­δο­μι­κών υλι­κών, έχει γίνει πολύς λόγος. Ο θρύ­λος θέλει χι­λιά­δες αυγά να έχουν σπά­σει για να χρη­σι­μο­ποι­η­θούν ως υλικό στε­ρέ­ω­σης. (!!)
Από τις ερ­γα­στη­ρια­κές έρευ­νες που έχουν γίνει, δεν προ­έ­κυ­ψαν στοι­χεία που να οδη­γούν σε ένα τέ­τοιο συ­μπέ­ρα­σμα.
Ωστό­σο, υπάρ­χει η υπο­ση­μεί­ω­ση της πα­ρέ­λευ­σης των πολ­λών ετών και της ανα­πό­φευ­κτης αλ­λοί­ω­σης ενός τέ­τοιου υλι­κού.
Με άλλα λόγια, ο θρύ­λος δεν επι­βε­βαιώ­νε­ται, αλλά, για όσους είναι φαν των θρύ­λων, δεν κα­ταρ­ρί­πτε­ται κιό­λας…


 Βι­βλιο­γρα­φι­κές & Γρα­πτές Πηγές:

Φωτο huffingtonpost.gr

  • Νικ. Χ. Πα­πα­κώ­στας, Ηπει­ρω­τι­κά, Αθή­ναι 1967, σσ. 428-432.
  • Σωκρ. Γ. Γε­ωρ­γού­λας, Λα­ο­γρα­φι­κά Ανα­το­λι­κού Ξη­ρο­βου­νί­ου Ηπεί­ρου, Ηπει­ρω­τι­κή Εστία, τ. 16 (1967), σ. 23.
  • Ι. Λα­μπρί­δης, Περί των εν Ηπεί­ρω Αγε­θο­ερ­γη­μά­των, τ. Α΄, σελ. 53, εκδ. Ε.Η.Μ., Ιω­άν­νι­να 1991.
  • Σπ. Μα­ντάς, Το γε­φύ­ρι και ο Ηπει­ρώ­της, εκδ. Λαϊκό Πο­λύ­πτυ­χο, Αθήνα 1987, σσ. 72-78.
  • Νίτσα Συ­νί­κη Πα­πα­κώ­στα, Πέ­τρι­να γε­φύ­ρια, εκδ. Νο­μαρ­χια­κής Αυ­το­διοί­κη­σης Ιω­αν­νί­νων, Ιω­άν­νι­να 2002, σ. 70.
  • Αριστ. Σχι­σμέ­νος, Τα 55 γε­φύ­ρια του Άρα­χθου, Αθήνα 2001, σσ. 34-38.
  • Σε­ρα­φείμ Βυ­ζά­ντιος, Δο­κί­μιον ιστο­ρι­κής τινός πε­ρι­λή­ψε­ως …, εν Αθή­ναις 1884, σ. 18.
  • Νι­κό­λα­ος Σχι­νάς, Οδοι­πο­ρι­καί ση­μειώ­σεις … ορο­θε­τι­κή γραμ­μή, εν Αθή­ναις 1886, σσ. 160-161.
  • Μαμ­μό­που­λος, Ηπει­ρώ­τες μα­στό­ροι και γε­φύ­ρια, 1973, σσ. 27-28.
  • Βα­σί­λης Πα­πα­γε­ωρ­γί­ου, Αρ­γύ­ρης Πε­τρο­νώ­της, – «Ο Πυρ­σο­γιαν­νί­της πρω­το­μά­στο­ρας Ζιώ­γας Φρόν­τζος και τα έργα του (μα­στό­ροι και γε­φύ­ρια)», – Η επαρ­χία Κό­νι­τσας στο χώρο και στο χρόνο, Κό­νι­τσα 1996, σσ. 230-232.
  • Γε­φύ­ρι Πλά­κας: το ΕΜΠ και το έργο απο­κα­τά­στα­σης”, ΕΜΠ, με­λέ­τη
  • «Γε­φύ­ρι Πλά­κας» |> Ιστο­σε­λί­δα ΕΜΠ για την ανα­στή­λω­ση του γε­φυ­ριού.

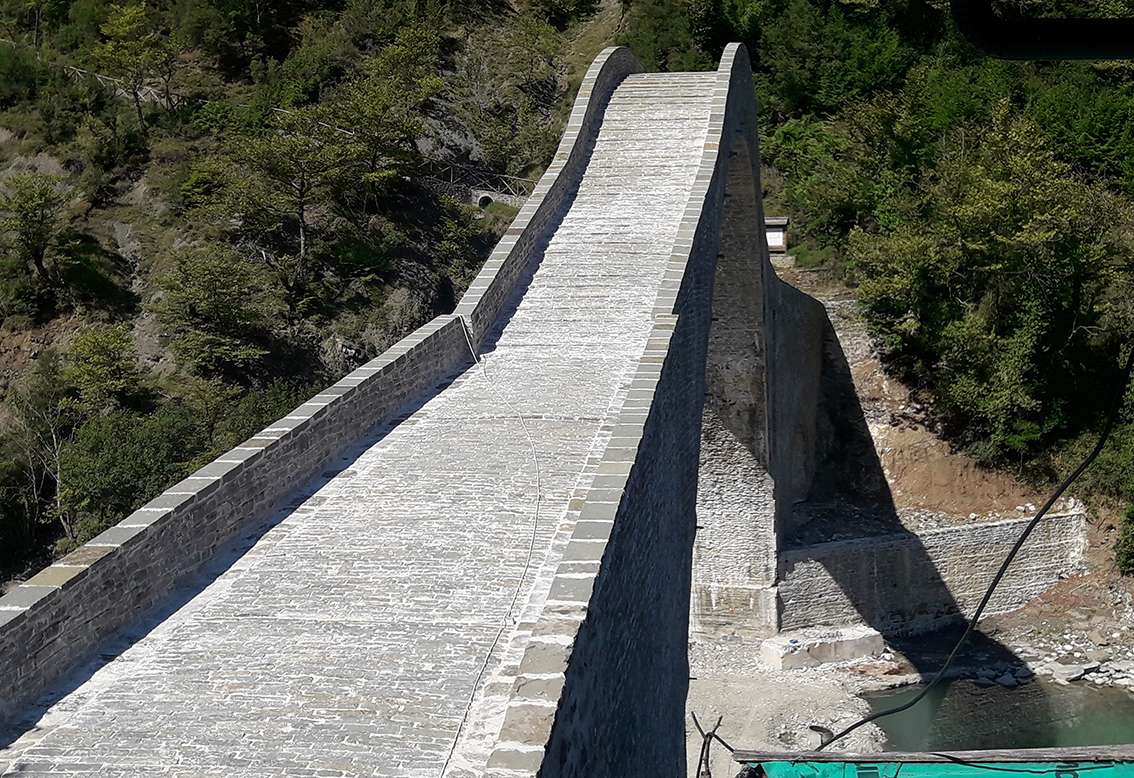

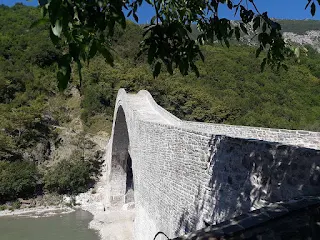

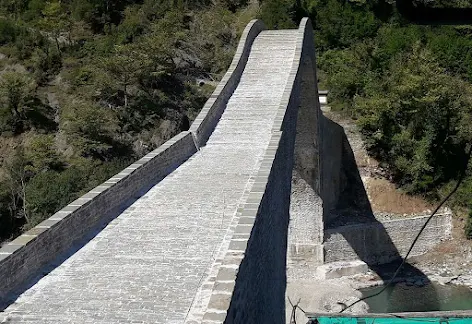

Το νέο γε­φύ­ρι

Η πέτρα που επι­λέ­χτη­κε είναι από την Ήπει­ρο, από ένα λα­το­μείο στην πε­ριο­χή της Δαφ­νού­λας, έξω από τα Γιάν­νε­να – μια σκλη­ρή και βαριά πέτρα, πα­ρό­μοια σε μορφή, σκλη­ρό­τη­τα, αντο­χή και άλλα χα­ρα­κτη­ρι­στι­κά με την πέτρα του πα­λιού γε­φυ­ριού –συ­νο­λι­κά πε­ρί­που χίλια κυ­βι­κά, ήτοι 2.500 τόνοι, πέ­τρας.
Η επε­ξερ­γα­σία της δεν ήταν εύ­κο­λη, αφού το πε­λέ­κη­μα έγινε με τον πα­τρο­πα­ρά­δο­το τρόπο και με πα­ρα­δο­σια­κά ερ­γα­λεία – βαριά, βα­ριο­πού­λα, μα­τρα­κάς κα­λέ­μι, τσό­κια, χτέ­νια, (χειρο)κό­φτες κά.
Δια­τη­ρή­θη­κε το δυ­τι­κό βάθρο ως είχε –που είχε μεί­νει ανέ­πα­φο, καθώς κι ένα μικρό κομ­μά­τι από το ανα­το­λι­κό

(σσ |> η φήμη που κυ­κλο­φο­ρεί πως χρη­σι­μο­ποι­ή­θη­καν οι πέ­τρες από το παλιό γε­φύ­ρι δεν ευσταθεί.
Μπή­καν κά­ποιες απλά για συ­ναι­σθη­μα­τι­κούς λό­γους και όσες στά­θη­κε δυ­να­τό αξιο­ποι­ή­θη­καν για εσω­τε­ρι­κό γέ­μι­σμα –«μπά­ζω­μα»

Το κο­νί­α­μα:
Ακόμα σή­με­ρα οι ξε­ρο­λι­θιές- πέτρα πάνω σε πέτρα που σφη­νώ­νο­νται με μι­κρό­τε­ρα κομ­μά­τια, απο­τε­λούν συ­στα­τι­κό δο­μι­κό στοι­χείο της ελ­λη­νι­κής υπαί­θρου.
Όταν ανα­κα­λύ­φθη­κε ο ασβέ­στης απο­τέ­λε­σε –ως ασβε­στο­κο­νί­α­μα (ανα­κα­τω­μέ­νος συ­νή­θως με πο­τα­μί­σια άμμο και πιο σπά­νια με χώμα), ένα καλό συν­δε­τι­κό υλικό|> Ca (OH)2 + CO2 |> CaCO3 + H2O.
Αρ­γό­τε­ρα χρη­σι­μο­ποι­ή­θη­κε το ενι­σχυ­μέ­νο ασβε­στο­τσι­με­ντο­κο­νί­α­μα
Στα κο­νιά­μα­τα συχνά πρό­σθε­ταν ασπρά­δι αυγού που ως ορ­γα­νι­κή ρη­τί­νη αυ­ξά­νει την αντο­χή και την πρό­σφυ­ση του κο­νιά­μα­τος.
Στην αρ­χαία Ελ­λά­δα –από τη μι­νω­ι­κή ακόμη εποχή, έχου­με δείγ­μα­τα κο­νια­μά­των, ενώ οι Ρω­μαί­οι -ανα­μι­γνύ­ο­ντας ασβέ­στη και ηφαι­στεια­κή τέφρα για να δη­μιουρ­γή­σουν μια πο­ζο­λα­νι­κή αντί­δρα­ση έκα­ναν ένα σκυ­ρό­δε­μα, που ακόμη και κάτω από θα­λασ­σι­νό νερό, στε­ρε­ο­ποιεί­ται σε εξω­θερ­μι­κή αντί­δρα­ση που το μείγ­μα.
Στην πε­ρί­πτω­ση του πα­λιού γε­φυ­ριού της Πλά­κας χρη­σι­μο­ποι­ή­θη­κε ασβέ­στης με πο­τα­μί­σια άμμο, το ίδιο και στην ανα­κα­τα­σκευή (χα­λα­ζια­κή άμμος και υδραυ­λι­κή άσβε­στος -ει­σά­γε­ται από τη Γαλ­λία, ώστε να μπο­ρεί να στε­ρε­ο­ποι­η­θεί μέσα στο νερό) και που­ζο­λά­νη (pozzolana)



 σσ. |> Το όνομα που­ζο­λά­νη ή πο­ζο­λά­νη προ­έρ­χε­ται από την το­πο­θε­σία Puzzuoli έξω από τη Νά­πο­λη, στην Ιτα­λία. Οι πο­ζο­λά­νες είναι λε­πτό­κοκ­κες κο­νί­ες με μορφή πού­δρας, προ­ϊ­ό­ντα ηφαι­στεια­κών εκρή­ξε­ων, που πε­ριέ­χουν οξεί­δια πυ­ρι­τί­ου, αρ­γι­λί­ου, ασβε­στί­ου, σι­δή­ρου και αλ­κα­λι­κά υλικά, στα οποία επέ­δρα­σαν υψη­λές θερ­μο­κρα­σί­ες. Όταν ανα­μι­χθούν σε πολύ λε­πτό­κοκ­κη μορφή με υδρο­ξεί­διο του ασβε­στί­ου απο­κτούν συν­δε­τι­κές ιδιό­τη­τες και εμ­φα­νί­ζουν σε συ­νερ­γα­σία με το νερό υδραυ­λι­κές ιδιό­τη­τες πα­ρό­μοιες με το τσι­μέ­ντο. Οι πο­ζο­λά­νες χρη­σι­μο­ποιού­νται ως προ­σμί­ξεις για τη βελ­τί­ω­ση των ιδιο­τή­των και των αντο­χών συν­δε­τι­κών κο­νιών.
Φυ­σι­κές πο­ζο­λά­νες: Είναι η ηφαι­στεια­κή τέφρα μαγ­μα­το­γε­νών πε­τρω­μά­των και έντο­νων τε­κτο­νι­κών δυ­νά­με­ων, όπως η θη­ραϊ­κή γη, το Trass του Ρήνου, η τέφρα με­τα­μορ­φω­σι­γε­νών πε­τρω­μά­των, που πε­ριέ­χουν υψηλό πο­σο­στό ενερ­γού αρ­γί­λου, της Μήλου κλπ.

Στή­ρι­ξη κα­τα­σκευ­ής σε πα­σά­λους
(σχη­μα­τι­κή λει­τουρ­γία)

Ένα πολύ ση­μα­ντι­κό θέμα έχει να κάνει με την ακρί­βεια των δια­στά­σε­ων και της θέσης των θε­με­λί­ων του κα­λου­πιού.
Υπήρ­χαν το­πο­γρά­φοι, με υπερ­σύγ­χρο­να όρ­γα­να, ενώ τα πε­ρισ­σό­τε­ρα ση­μεία εντός της κοί­της επι­λέ­γο­νταν με ει­δι­κά λέϊ­ζερ ακρι­βεί­ας (πι­θα­νή από­κλι­ση 1-2mm), που έπρε­πε να είναι ακόμα με­γα­λύ­τε­ρη στην το­πο­θέ­τη­ση των αγκυ­ρί­ων που θα υπο­δέ­χο­νταν τα πέλ­μα­τα των κο­λώ­νων (τε­λι­κά …τέλος καλό, όλα καλά οι τε­ρά­στιες, 11με­τρες κο­λώ­νες του σκε­λε­τού «κού­μπω­σαν» τέ­λεια στις υπο­δο­χές τους».

Ο σκε­λε­τός της γέ­φυ­ρας έγινε πάνω σε θε­μέ­λια από μπε­τόν και εδα­φο­πα­σά­λους εν είδει με­ταλ­λι­κής πλατ­φόρ­μας (200% υπερ­δια­στα­σιο­λο­γη­μέ­νη για λό­γους ασφά­λειας …«φυ­λά­με τα ρούχα μας», αλλά και για να μην έχει τα­λα­ντώ­σεις) με ισχυ­ρή σκα­λω­σιά όπου το­πο­θε­τή­θη­κε ο θο­λό­τυ­πος (κα­λού­πι)



[σσ. |> ο σκε­λε­τός κα­τα­σκευά­στη­κε και το­πο­θε­τή­θη­κε από μια εξει­δι­κευ­μέ­νη ελ­λη­νι­κή εται­ρεία, που είχε δου­λέ­ψει και στη Γέ­φυ­ρα Ρίου Αντιρ­ρί­ου].
Το­πο­θε­τή­θη­καν 70 πάσ­σα­λοι μέσα στην κοίτη του πο­τα­μού, σε βάθος 12 μέ­τρων.
Για να επι­τευ­χθεί αυτό έγινε δυο φορές εκτρο­πή της κοί­της με μπα­ζώ­μα­τα.
«Δέ­νο­ντας» με­τα­ξύ τους τους πασ­σά­λους έφτια­ξαν τρία κου­τιά από μπε­τόν, πάνω στα οποία το­πο­θε­τή­θη­κε η στα­θε­ρή σι­δη­ρο­κα­τα­σκευή μή­κους 9 μέ­τρων και βά­ρους 350 τόνων, η οποία θα άντε­χε οποια­δή­πο­τε στάθ­μη του νερού και πάνω της θα κα­θό­ταν το κα­λούπι.

ℹ️  Η κα­μά­ρα του γε­φυ­ριού είναι «οξυ­κό­ρυ­φη» (έχει ένα είδος «μύτης» στη μέση, που φαί­νε­ται από μα­κριά, αλλά και στη διέ­λευ­ση –από­το­μη αύ­ξη­ση κλί­σης).
Η πρώτη προ­σπά­θεια κα­τα­σκευ­ής από έναν Κο­νι­τσιώ­τη μά­στο­ρα -που απέ­τυ­χε είχε μία μο­νο­κόμ­μα­τη κα­μπύ­λη και ο Μπέ­κας θε­ώ­ρη­σε εμπει­ρι­κά σκε­πτό­με­νος, ότι αν από ένα ση­μείο και μετά ανύ­ψω­νε ακόμα πε­ρισ­σό­τε­ρο την κα­μά­ρα, θα ήταν και πιο στα­θε­ρή.

Από στα­τι­κής άπο­ψης αυτό είναι λάθος και επι­βα­ρύ­νει την όλη κα­τα­σκευή, πά­ντως αυτό έκανε ο Μπέ­κας και το γιο­φύ­ρι έμει­νε στη θέση του μέχρι το 2015.
Για ιστο­ρι­κούς λό­γους αυτή η ανω­μα­λία δια­τη­ρή­θη­κε και στην απο­κα­τά­στα­ση ξε­κι­νά­ει με μια ορι­σμέ­νη ακτί­να, αλλά μετά από ένα ση­μείο η κα­μπυ­λό­τη­τα αλ­λά­ζει, (η ακτί­να γί­νε­ται μι­κρό­τε­ρη) δη­μιουρ­γώ­ντας τη «μύτη» (και μια δυ­σκο­λία στους πε­ζο­πό­ρους …μια κά­ποια ηλι­κί­ας)
ℹ️  Κάτω από το καλ­ντε­ρί­μι έχουν το­πο­θε­τη­θεί αι­σθη­τή­ρες για να πα­ρα­κο­λου­θεί­ται η συ­μπε­ρι­φο­ρά της κα­τα­σκευ­ής για τα επό­με­να χρό­νια (μι­κρο­με­τα­κι­νή­σεις κλπ).

💥  Και ένα τε­λευ­ταίο: ανά­με­σα στα κα­τα­σκευα­στι­κά προ­βλή­μα­τα ήταν τα (επί του Άρα­χθου) φράγ­μα­τα Ι & ΙΙ της (πάλαι ποτέ) ΔΕΗ στο Πουρ­νά­ρι (το «Πουρ­νά­ρι ΙΙ» παί­ζει απλά ρυθ­μι­στι­κό ρόλο, ώστε να υπάρ­χει μια μό­νι­μη ροή νερού στην κοίτη ακόμα και το κα­λο­καί­ρι).

Αν και η ροή του πο­τα­μού (μήκος 143 km) είναι από Βορρά προς νότο (τα νερά του κα­τα­λή­γουν στον Αμ­βρα­κι­κό) όταν «ανοί­γουν οι μπού­κες» επη­ρε­ά­ζε­ται ευ­ρύ­τε­ρη πε­ριο­χή
Μι­λά­με για ένα χω­μά­τι­νο φράγ­μα μή­κους ~2km συ­νο­λι­κού όγκου 9.000.000 μ3, με «υπερ­πη­δη­τό» φράγ­μα σκυ­ρο­δέ­μα­τος για τη διό­δευ­ση των πλημ­μυ­ρι­κών πα­ρο­χών, μή­κους 130m (υπερ­χει­λι­στής ύψους ~42μ)
Μέ­γι­στος όγκος απο­θή­κευ­σης 865.000.000μ3, η ανώ­τα­τη στάθ­μη πλημ­μυ­ρών είναι στα 126μ και η ανώ­τα­τη και κα­τώ­τα­τη στάθ­μη λει­τουρ­γί­ας για την πα­ρα­γω­γή υδροη­λε­κτρι­κής ενέρ­γειας είναι σε υψό­με­τρο 120μ και 100μ αντί­στοι­χα.
Η λίμνη έχει επι­φά­νεια 18,3 km2, μέ­γι­στο μήκος τα 17,7km και μέ­γι­στο πλά­τος 7,3km
Ο υπερ­χει­λι­στής για τον έλεγ­χο των πλημ­μυ­ρών έχει πα­ρο­χε­τευ­τι­κό­τη­τα (τιμές με­λέ­της) με­λέ­της 6.100m3/sec (~22.000.000 m3 την ώρα).

Σύμ­φω­να με εκ­μυ­στή­ρευ­ση υπεύ­θυ­νου τε­χνι­κού …
«Το έργο ήταν δύ­σκο­λο εξαι­τί­ας του νερού, καθώς ο Άρα­χθος είναι ορ­μη­τι­κός. Ψη­λό­τε­ρα υπάρ­χει υδροη­λε­κτρι­κό φράγ­μα αυ­το­μα­το­ποι­η­μέ­νο, που ανοί­γει ανά­λο­γα με τις ανά­γκες για ρεύμα. Το μόνο που μπο­ρού­σε να γίνει είναι να ενη­με­ρώ­νε­ται 8 ώρες πριν το συ­νερ­γείο ότι το φράγ­μα πρό­κει­ται να ανοί­ξει.
Οι πο­σό­τη­τες νερού ποι­κίλ­λουν. Ξαφ­νι­κά, μπο­ρεί να ανέ­βει η στάθ­μη μισό μέτρο ή 80 εκα­το­στά μέσα σε δέκα λεπτά, σαν πα­λίρ­ροια
».

👁️🗨️  12/09/1975 |> Ο Πρω­θυ­πουρ­γός Κων­στα­ντί­νος Κα­ρα­μαν­λής θε­με­λιώ­νει υδροη­λε­κτρι­κό έργο της ΔΕΗ στο Πουρ­νά­ρι της Άρτας και γί­νε­ται αντι­κεί­με­νο θερ­μών εκ­δη­λώ­σε­ων από το συ­γκε­ντρω­μέ­νο πλή­θος. Στην τε­λε­τή πα­ρί­στα­νται επί­σης ο Υπουρ­γός Συ­ντο­νι­σμού και Προ­γραμ­μα­τι­σμού Πα­να­γής Πα­πα­λη­γού­ρας, ο Υπουρ­γός Βιο­μη­χα­νί­ας Κων­στα­ντί­νος Κο­νο­φά­γος, ο Υφυ­πουρ­γός Βιο­μη­χα­νί­ας Δη­μή­τριος Κα­ραϊ­σκά­κης και άλλοι επί­ση­μοι.


Οι ερ­γα­σί­ες το 2019 ανα­λυ­τι­κά

ℹ️ Για τις ερ­γα­σί­ες οι οποί­ες πραγ­μα­το­ποι­ή­θη­καν μέσα στο 2018 υπάρ­χει το βί­ντεο


ℹ️
Και για τα έτη 2015 – 2017 το…


ℹ️  Τα Γε­φύ­ρια της Ηπεί­ρου – Πε­ρι­μέ­νο­ντας το θά­να­το…

Κομ­μά­τια από το γκρε­μι­σμέ­νο

💥  Η από­λαυ­ση της Ηπει­ρώ­τι­κης φύσης
και του Άρα­χθου
μπο­ρεί να συν­δυα­στεί και με ρά­φτινγκ…

Όπως και να ‘χει μην πα­ρα­λεί­ψε­τε μια γα­στρο­νο­μι­κή από­λαυ­ση (σσ. |> δε συ­νι­στά­ται για vegan και vegetarian).
Κι­νη­θεί­τε με οδηγό το πο­τά­μι, νότια της γέ­φυ­ρας Τζαρή και βάλτε τη φα­ντα­σία σας να δου­λέ­ψει
